Características de los productos
Tipo inteligente:
1)Alta eficiencia
En comparación con productos del mismo nivel, el volumen y el peso son más pequeños y livianos, la eficiencia del servicio es mayor, la presión nominal requerida es la más baja y la seguridad es mayor.
2)Confiable
Diseño de estructura de modulación, fácil de mantener. Es duradero y firme, con baja tasa de fallas.
3) configuración abundante
La configuración de baja temperatura, inclinación de las herramientas de perforación, operación completamente automática, etc., son opcionales. Más opciones, como el control local, remoto, de perforación y integrado, cumplen con los requisitos de la nueva plataforma de perforación automática y la modificación automática de la antigua plataforma de perforación.
4)Larga vida útil
Estructura del equipo y mecanismo de transmisión reforzados, actualización de las matrices de pinzas de alta intensidad y cadenas giratorias, se extenderá la vida útil en un 50%.
5)Bajo desperdicio

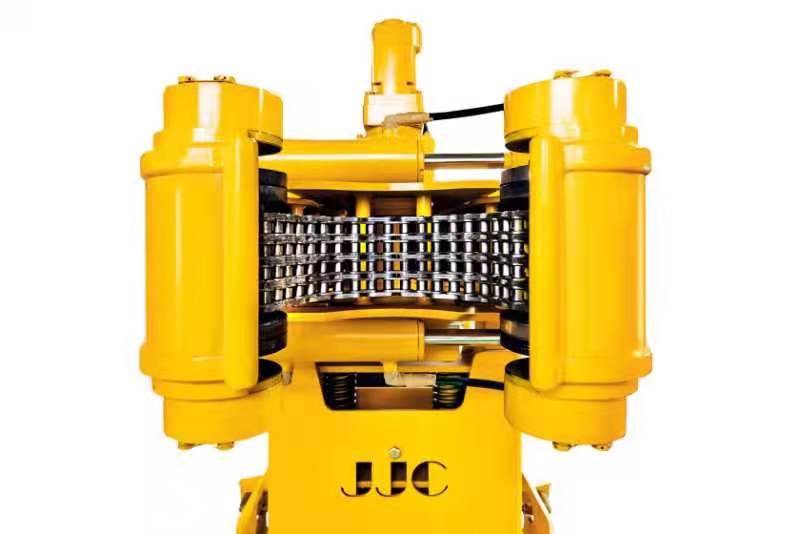

La tecnología patentada de pinzas de giro continuo puede evitar de manera eficiente el daño a las tuberías mediante el mecanismo de giro. La estructura de las pinzas de punzonado de roscas con tecnología patentada adopta el principio de pinzas de tubo de agarre rápido, que se adaptan automáticamente a varios tamaños de tuberías, sin necesidad de cambiar las matrices o las mordazas dentro del rango de sujeción de la tubería, para reducir al máximo el daño a las uniones de las tuberías causadas por las matrices de las pinzas.
6)Alta inteligencia
Paquete de actualización de visión artificial, reconoce herramientas de perforación y brocas de forma inteligente a través de un algoritmo de estudio profundo, para realizar una operación completamente automática con 'un solo botón', la eficiencia se mejora mucho.
Tipo de pozo súper profundo:
Este equipo adopta un diseño particular y único de doble pinza, el torque de compensación es mayor, puede adaptar la operación de doble elevador y es adecuado para plataformas de pozos súper profundos. El paquete de actualización de visión artificial y el paquete de actualización de baja temperatura son opcionales.
Tipo de carril
Este equipo adopta un diseño tipo riel, con estructura estable, posicionamiento preciso, adecuado para plataformas marinas. El paquete de actualización de visión artificial y el paquete de actualización de baja temperatura son opcionales.
Tipo de brazo inteligente
Este equipo adopta brazos telescópicos inteligentes biónicos, que pueden finalizar la operación de montaje y desmontaje de forma rápida y segura. El paquete de actualización de visión artificial y el paquete de actualización de baja temperatura son opcionales.
tipo pequeño
Este equipo adopta un diseño único y particular: brazo telescópico y optimiza la pinza de hilado y la pinza de punzonado de hilos, con estructura compacta, dimensiones pequeñas, peso ligero, adecuado para plataformas pequeñas, plataformas montadas en remolques, plataformas montadas en camiones, etc., cuya superficie de piso de plataforma es limitado, el paquete de actualización de visión artificial y el paquete de actualización de baja temperatura son opcionales.
Parámetros técnicos
Modelo | SW10-D1 matón de hierro estándar | SW06-D1 pequeño matón de hierro | SW08-D1 matón de hierro compacto | SW10-E1 tipo riel de hierro matón | SW12-D1 matador de hierro de pozo súper profundo |
Requisito de fuente de energía hidráulica. | Presión nominal del sistema: 17,5 MPa Presión máxima del sistema: 21MPa Flujo nominal: 140 LPM Flujo nominal mínimo: 120 LPM | Presión nominal del sistema: 17,5 MPa Presión máxima del sistema: 21MPa Flujo nominal: 140 LPM Flujo nominal mínimo: 120 LPM | Presión nominal del sistema: 16MPa Presión máxima del sistema: 17,5 MPa Flujo nominal: 140 LPM Flujo nominal mínimo: 120 LPM | Presión nominal del sistema: 17,5 MPa Presión máxima del sistema: 21MPa Flujo nominal: 140 LPM Flujo nominal mínimo: 120 LPM | Presión nominal del sistema: 17,5 MPa Presión máxima del sistema: 21MPa Flujo nominal: 140 LPM Flujo nominal mínimo: 120 LPM |
Rango de tamaño de tubería adecuado | 2-7/8”DP ~ 9-3/4”DC | 3-1/2”DP ~ 8”CC | 2-7/8”DP ~ 9-3/4”DC | 2-7/8”DP ~ 9-3/4”DC | 2-7/8”DP ~ 9-3/4”DC |
Velocidad máxima de giro | 80RPM @ 5”DP | 80RPM @ 5”DP | 80RPM @ 5”DP | 80RPM @ 5”DP | 80RPM @ 5”DP |
Par de giro máximo | 5.000 N·m | 5.000 N·m | 5.000 N·m | 5.000 N·m | 5.000 N·m |
Torque máximo de maquillaje | 140.000N·m | 80.000N·m | 110.000N·m | 140.000N·m | 140.000N·m |
Par de arranque máximo | 160.000N·m | 110.000N·m | 140.000N·m | 160.000N·m | 160.000N·m |
Rango de altura de tubería | 650 mm ~ 1.650 mm | 655 mm ~ 1.655 mm | 650 mm ~ 1780 mm | 745 mm ~ 1.615 mm | 570 mm ~ 1570 mm |
Rango de extensión horizontal | 1.850 mm ~ 3.300 mm | 1.450 mm ~ 2.590 mm | 1.450 mm ~ 2.590 mm | Depende de la longitud del riel guía | 2.365 mm ~ 3.840 mm |
modo de control | Control remoto y control inalámbrico, control centralizado | Control remoto y control inalámbrico, control centralizado | Control remoto y control inalámbrico, control centralizado | Control remoto y control inalámbrico, control centralizado | Control remoto y control inalámbrico, control centralizado |
Dimensión (W*H* Radio de rotación) | 1.190 mm × 2.531 mm × 1.880 mm | 1.230 mm × 2.533 mm × 1.420 mm | 1.250 mm × 2.550 mm × 1.675 mm | 1.665 mm × 2.655 mm × 1.680 mm | 1.200 mm × 2.531 mm × 2.375 mm |
peso total | 3.700 kilos | 3.470 kilogramos | 3.700 kilos | 3.925 kilos | 4.017 kilos |
