¿Por qué es importante el pasador giratorio para la conexión mecánica del mando superior?

En el arriesgado mundo de la extracción de petróleo, ¿puede un pequeño alfiler salvar un Top Drive multimillonario? Si bien los enormes motores dominan la plataforma, la integridad mecánica total a menudo depende del pequeño y sencillo pasador giratorio. Este artículo explora cómo estos sujetadores aseguran conexiones críticas bajo torsión y tensión extremas.

Conclusiones clave

● El anclaje crítico: Aunque es pequeño, el pasador giratorio es el vínculo mecánico principal que garantiza la seguridad del Top Drive y la integridad del torque.

● Resistencia superior a la vibración: La exclusiva 'acción de resorte' elástica permite que los pasadores permanezcan asentados en entornos de perforación de alta vibración donde fallan los sujetadores sólidos.

● Durabilidad mejorada: El acero con alto contenido de carbono y los diseños en espiral proporcionan la resistencia al doble corte necesaria para operaciones Top Drive de alto rendimiento.

● Mantenimiento proactivo: la inspección periódica para detectar 'deslizamiento del pasador' y el reemplazo durante las revisiones reduce significativamente el costoso tiempo no productivo.

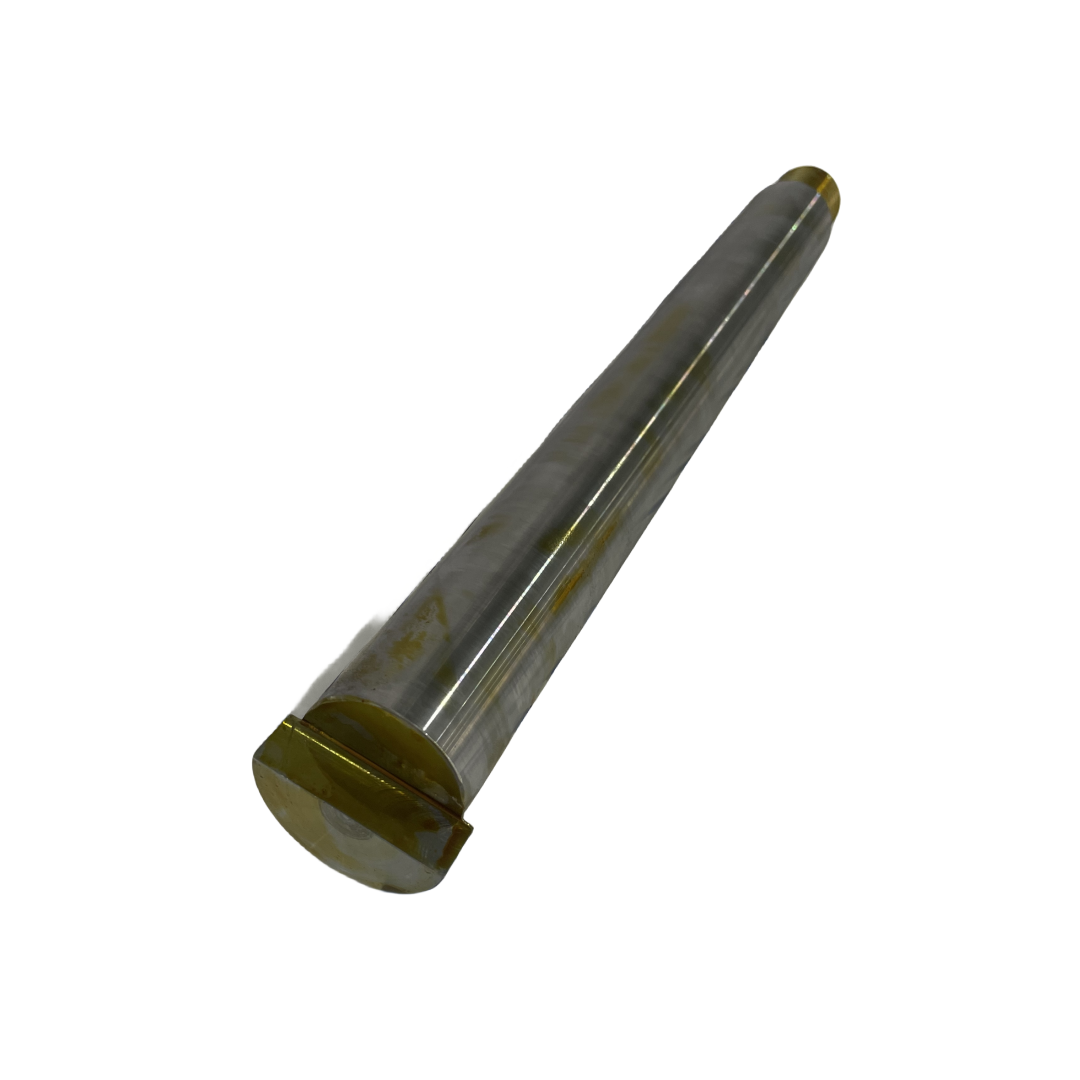

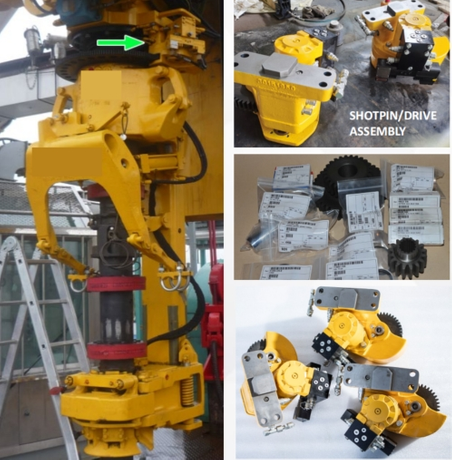

El papel fundamental de los pasadores giratorios en la integridad del Top Drive

Un Top Drive funciona como una enorme máquina rotativa que debe soportar miles de libras-pie de torque mientras está suspendida muy por encima del piso de la plataforma. El pasador elástico, a menudo denominado pasador elástico, sirve como una póliza de seguro mecánico vital. En muchas configuraciones, actúan como mecanismo de bloqueo principal para ejes internos, engranajes y varillajes de control. Sin ellos, la energía rotacional podría hacer que los sujetadores roscados se salgan, provocando un desprendimiento mecánico.

El entorno de perforación es conocido por las vibraciones de alta frecuencia. A diferencia de los pasadores sólidos, que pueden vibrar, aflojarse o deformarse con el tiempo, el diseño elástico de un pasador giratorio le permite ejercer una presión constante hacia afuera contra las paredes del orificio. Este ajuste de interferencia lo hace naturalmente resistente a los movimientos bruscos de la sarta de perforación. Absorbe eficazmente la energía que, de otro modo, provocaría fatiga del metal en conectores rígidos.

Además, los pasadores elásticos son esenciales para la distribución y alineación del par. Como el motor Top Drive genera una inmensa fuerza de rotación, los componentes internos deben permanecer perfectamente sincronizados. Los pasadores mantienen la 'sincronización' estructural de estas piezas, evitando microdesplazamientos que provocan un desgaste desigual. También actúan como dispositivos de seguridad; Tanto en los sistemas de respaldo manuales como en los automatizados, estos pasadores garantizan que los dispositivos de seguridad secundarios se activen correctamente si los sistemas primarios fallan.

Ventajas estructurales: ¿Por qué pasadores en lugar de sujetadores estándar?

Al comparar los pasadores elásticos con los pernos tradicionales o las clavijas sólidas dentro de un conjunto Top Drive, las ventajas quedan claras. La característica definitoria de un pasador giratorio es su 'acción de resorte'. Está fabricado con un diámetro ligeramente mayor que el orificio que ocupa. Cuando se comprime durante la instalación, su energía elástica almacenada crea una tensión permanente que lo mantiene asentado a pesar de las constantes sacudidas de las operaciones de perforación.

En términos de resistencia al corte, los pasadores elásticos de alta resistencia, especialmente las versiones en espiral, ofrecen un rendimiento superior. Pueden proporcionar protección de doble corte, distribuyendo fuerzas entre múltiples capas del cuerpo del pasador. Los pernos estándar a menudo fallan en la sección roscada, lo cual es un punto débil natural. Un pasador giratorio sin cabeza elimina este riesgo, proporcionando un perfil suave y al ras que es menos probable que se enganche o se corte debido al contacto externo.

Los equipos de mantenimiento de campo también los prefieren porque simplifican el proceso de instalación. No requieren torsión precisa ni cable de seguridad; sólo necesitan un martillo y un puñetazo. Esta facilidad de uso es fundamental al realizar reparaciones en un Top Drive que está suspendido a quince metros en el aire. Además, a menudo están hechos de aleaciones especializadas como acero con alto contenido de carbono o cromo-silicio, que brindan la flexibilidad para absorber cargas de impacto repentinas que romperían un perno endurecido y quebradizo.

Nota : Los pasadores giratorios están diseñados específicamente para ser 'autorretenidos', lo que significa que no requieren tuercas ni pasadores para permanecer en su lugar en condiciones de alta vibración.

Impacto en el mantenimiento del Top Drive y el tiempo de inactividad operativa

Para cualquier contratista de perforación, el tiempo de inactividad es enemigo de la rentabilidad. Una conexión mecánica fallida en el Top Drive puede provocar días de tiempo no productivo (NPT). Monitorear el estado de los rodillos es una forma económica de prevenir desastres de alto costo. Los técnicos deben buscar 'deslizamiento del pasador', donde el pasador comienza a migrar fuera de su orificio, o deformación visible en los extremos del pasador, lo que indica una tensión cortante excesiva.

Debido a que los pasadores elásticos son económicos y fáciles de reemplazar, reducen significativamente el tiempo medio de reparación (MTTR). Durante las inspecciones de rutina, cambiar un pasador desgastado lleva unos minutos, pero podría evitar una falla catastrófica multimillonaria. Es un ejemplo clásico de ganancia de costo-beneficio: el costo del pasador es insignificante en comparación con el riesgo de que se caiga un componente del Top Drive o un eje torcido.

Mejores prácticas de mantenimiento:

● Reemplace los pasadores elásticos cada vez que se desmonte un componente importante.

● Utilice un punzón especial para evitar que el cabezal se forme como un hongo durante la instalación.

● Mantenga un kit completo de varios tamaños específicamente para su modelo Top Drive.

● Documente cada reemplazo de pasador en el registro de mantenimiento del equipo para realizar un seguimiento de los patrones de desgaste.

Nota : Implemente una política de 'reemplazar a la vista' durante las revisiones del Top Drive; nunca reutilice un pasador una vez que lo haya retirado, ya que sus propiedades de tensión se degradan después del primer uso.

Modos de falla comunes y prevención en conexiones mecánicas

A pesar de su resistencia, los rodillos no son invencibles. La falla por corte es el problema más común y generalmente ocurre cuando el Top Drive encuentra una resistencia repentina o un 'golpe' durante la perforación. Si el pasador no está clasificado para la carga específica, eventualmente se fatigará y se romperá. Reconocer la diferencia entre un corte limpio y una grieta por fatiga gradual puede ayudar a los ingenieros a determinar si el sistema está sometido a un torque excesivo.

Los factores ambientales como la corrosión y la fragilización por hidrógeno también influyen, especialmente en pozos de gas amargo o entornos marinos. Si agua salada o H2S penetra en la carcasa del Top Drive, los pasadores de acero al carbono estándar pueden volverse quebradizos y fallar sin previo aviso. En estas condiciones suele ser necesario utilizar variantes galvanizadas o de acero inoxidable.

Los errores de instalación y dimensionamiento inadecuado también son culpables frecuentes. Si un alfiler es demasiado pequeño, vibrará dentro del orificio, lo que provocará que se 'remuelque' (donde el orificio se agranda). Por el contrario, utilizar un punzón de tamaño incorrecto durante la instalación puede provocar que el pasador colapse o pierda la tensión del resorte. Asegurarse de que el orificio esté limpio y dentro de la tolerancia especificada es esencial para una unión mecánica segura del Top Drive.

Especificaciones de ingeniería para pasadores de rodillos de accionamiento superior

No todos los pines son iguales. En el contexto de un Top Drive, los ingenieros suelen elegir entre pasadores ranurados y en espiral. Los pasadores ranurados son estándar para trabajos livianos a medianos, mientras que los pasadores en espiral, que parecen una lámina de metal enrollada, están diseñados para las cargas más pesadas. Los pasadores en espiral distribuyen la tensión de manera más uniforme en toda su sección transversal, lo que los convierte en la opción preferida para conexiones críticas del tren de transmisión.

Los grados de los materiales son igualmente importantes. Para las operaciones en alta mar, el acero inoxidable de grado 420 suele ser el requisito mínimo para evitar la oxidación. Para aplicaciones de alto torque, el acero con alto contenido de carbono 1070 a 1095 es estándar, siempre que haya sido tratado térmicamente adecuadamente. Los pasadores deben cumplir con los estándares de dureza específicos de Rockwell para garantizar que sean lo suficientemente resistentes para resistir el corte, pero lo suficientemente flexibles como para no romperse.

La precisión es la clave del rendimiento. Un pasador giratorio Top Drive debe mantener un ajuste preciso dentro de su alojamiento. Los ingenieros especifican estos ajustes hasta la milésima de pulgada. Si el ajuste es demasiado flojo, el pasador se moverá; si está demasiado apretado, el pasador podría perder su elasticidad durante el proceso de accionamiento. La estandarización de estas especificaciones de acuerdo con las pautas del API (Instituto Americano del Petróleo) garantiza que las piezas sean intercambiables y confiables en diferentes sitios de perforación.

Nota : Al solicitar repuestos para el servicio Top Drive, especifique pasadores en espiral 'Heavy Duty' en lugar de 'Standard Duty' para garantizar un mayor margen de seguridad contra fuerzas cortantes.

Mejora de la seguridad de la plataforma mediante conexiones seguras

La seguridad es la máxima prioridad en el yacimiento petrolífero. El Top Drive cuelga directamente sobre la tripulación, y cualquier pieza que caiga es una posible muerte de 'objeto caído'. Los pasadores actúan como método de retención secundario para pernos, grilletes y protectores. Al fijar estos componentes en su lugar, proporcionan una barrera física que evita que se caigan incluso si fallan los hilos primarios.

Además, una conexión Top Drive confiable es vital para el control del pozo. Si la conexión mecánica a la sarta de perforación falla durante una patada, la cuadrilla puede perder la capacidad de rotar o circular, lo que provocará una explosión. Si bien el pasador giratorio está muy alejado del preventor de reventones (BOP), no se puede subestimar su papel en el mantenimiento del control operativo de la tubería.

Adherirse a los estándares API para la retención secundaria no es sólo una mejor práctica; a menudo es un requisito legal. Estos estándares exigen el uso de pasadores en áreas específicas del Top Drive para garantizar que incluso en caso de una falla catastrófica del motor, el equipo permanezca contenido de manera segura. Al centrarse en estos pequeños detalles, las empresas de perforación demuestran su compromiso con los más altos niveles de seguridad de las plataformas y protección del medio ambiente.

Conclusión

El pasador giratorio es una obra maestra de ingeniería que garantiza la seguridad esencial de cada Top Drive. Actúa como un guardián silencioso del par y la seguridad operativa. En JJC TEC , ofrecemos sujetadores de alta precisión diseñados para soportar entornos de perforación extremos. La inspección rigurosa y el abastecimiento de calidad a través de JJC TEC garantizan que sus conexiones sigan siendo de élite y eficientes. Confiar en estos pequeños componentes es vital para mantener una operación de perforación segura y de alto rendimiento.

Preguntas frecuentes

P: ¿Por qué es esencial un pasador giratorio para un Top Drive?

R: Proporciona tensión elástica que resiste vibraciones fuertes, lo que garantiza que las conexiones mecánicas del Top Drive permanezcan seguras y alineadas.

P: ¿Cómo elijo entre pasadores ranurados y en espiral para mi Top Drive?

R: Los pasadores en espiral ofrecen una mayor resistencia al corte y una mejor distribución de la tensión para los componentes críticos de la transmisión Top Drive de alta carga.

P: ¿Qué causa la falla del pasador giratorio en un sistema Top Drive?

R: El torque excesivo, la corrosión o el tamaño inadecuado pueden fatigar el pasador y provocar una desconexión catastrófica del Top Drive.

P: ¿Con qué frecuencia se deben reemplazar los pasadores giratorios del Top Drive?

R: Reemplácelos durante cada revisión importante del Top Drive o cada vez que detecte desgaste visible o migración de pasadores.
